• Visoko natančno integrirano varjeno ogrodje zagotavlja dolgotrajno stabilnost natančnosti gibanja
• Uporablja uvožena natančna kroglična vretena za zagotavljanje visoke natančnosti gibanja in tihega delovanja
• Vsebuje nadzor servo motorja z zaprto zanko; minimalna ločljivost 0,002 mm, največja hitrost 800 mm/s in ponovljivost ±0,025 mm
• Opremljen z verigami iz nerjavečega jekla s 3 mm/5 mm podaljšanimi zatiči; nosilnost do 10 kg
• Zaščitna oblika za gosenice preprečuje kontaminacijo z lepilom
• Izbirni enosegmentni ali dvosegmentni tiri za izpolnjevanje različnih zahtev glede časa cikla (CT)
• Profili gosenic imajo trdo anodizirano končno obdelavo za vrhunsko vzdržljivost
• Uporabniku prijazen vmesnik; enostaven za uporabo in enostaven za učenje
• Podpira preklapljanje med kitajščino in angleščino za zadovoljitev različnih jezikovnih potreb
• bogat s funkcijami; podpira nadzor različnih procesnih parametrov v zaprtem krogu
• Podpira spletno in nespletno programiranje, ki ustreza različnim operativnim potrebam na kraju samem
• Možnost razširitve na sisteme sledljivosti proizvodnje MES
• Podpira pozicioniranje izhodiščne oznake na podlagi CCD-ja, da se zagotovi natančnost premaza in stabilnost proizvodnje
• Samodejna kompenzacija vida na osnovi programske opreme učinkovito odpravlja napake položaja, ki jih povzroči neporavnanost plošče
• Podpira programiranje CCD, kar bistveno zmanjša časovne stroške, povezane z ročnim poučevanjem

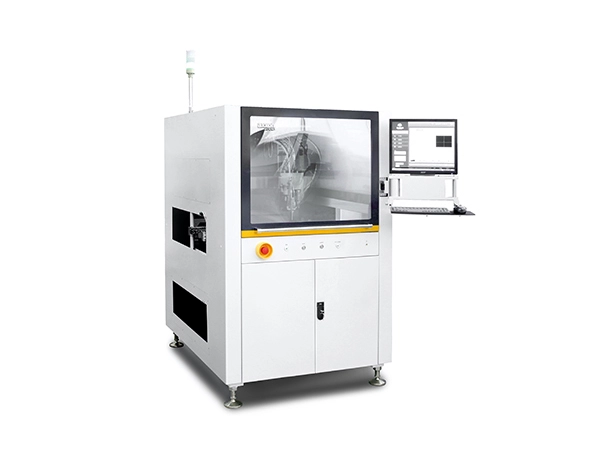

| Osnovni parametri | AC-500D |
| Moč | 220V, 2,2kW, 10A, 50/60 Hz |
| Zračni tlak | 80 psi (5,5 bara) |
| Dimenzije | 1194 × 1462 × 1610 mm (Š × G × V) |
| Teža stroja | 700 kg |
| Zahteve za izpušne pline | Premer 200 mm, pretok zraka ≥13 m³/min |
| Način prilagajanja širine | Električni |
| Komunikacijski protokol | SMEMA |
| Območje razdeljevanja | D750 × Š600 mm (enojni ventil) |
| D650׊600 mm (V-5000 + V-420) | |
| D650׊550 mm (V-5000 nagib + V-420) | |
| Hitrost osi X/Y | 800 mm/s |
| X/Y-os maks. pospeševanje | 0,8 g |
| Ponovljivost osi X/Y/Z | ± 25 μm, 3σ |
| Pogonski sistem osi X/Y/Z | Servo motor, kroglični vijak |
| Hitrost osi Z | 300 mm/s |
| Z-os maks. pospeševanje | 0,3 g |
| Nosilnost transportnega traku | 10 kg |
| Min. širina plošče | 50 mm |
| maks. širina plošče | 650 mm |
| maks. dolžina plošče | 700 mm |
| Min. odmik od roba plošče | 5 mm |
| maks. višina komponente | 100 mm nad in pod površino tekočega traku |
| Višina transportnega traku | 900±20 mm |
| Hitrost tekočega traku | 2-5m/min |
| Smer prenosa | Levo → Desno, Desno → Levo |
| Višina spodnje povratne proge | 500 mm razmika od transportne proge |
