• Visoko natančna integrirana struktura okvirja;
• Uvožena natančna kroglična vretena;
• Zaprtozančni servo krmilni sistem;
• Največja delovna hitrost 600 mm/s; ponovljivost ±25 μm.
• Ojačane profilne tirnice opremljene z verigami iz nerjavečega jekla;
• Podpira različne konfiguracije tekočih trakov, kot so enostopenjski in dvostopenjski sistemi.
• Uporabniku prijazen vmesnik, ki se ga je enostavno naučiti in uporabljati;
• Preklopni kitajski/angleški vmesnik;
• Razširljiva integracija MES.
• Funkcija prepoznavanja oznak zagotavlja, da se pot gibanja popravi na podlagi premikov v položajih oznak;
• Funkcija intuitivnega programiranja omogoča hitro nastavitev.
• Laserski modul za zaznavanje višine zagotavlja enakomerno višino doziranja;
• Sistem za spremljanje teže točenja sledi stabilnosti točenja;
• Sistem za umerjanje igle samodejno popravi odmik igle.

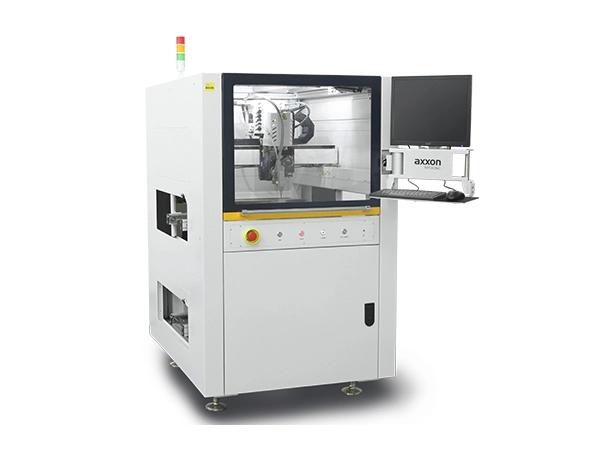

| Osnovni parametri | AC-500HC |
| Napajanje | 220V 50/60Hz 2,5KW |
| Zračni tlak | 80 psi (5,5 bara) |
| Dimenzije | 990*1300*1630 mm (Š*G*V) |
| Teža | 600 kg |
| Zahteve za izpušne pline | Premer 200 mm; Pretok zraka >13m³/min |
| Komunikacijski protokol | SMEMA |
| Območje razdeljevanja | 450*450*100 mm (enojni ventil) |
| Standardi certificiranja | CE/UL |
| Vrsta gibanja | Servo motor + kroglični vijak |
| Potovanje po osi X | 460 mm |
| Potovanje po osi Y | 550 mm |
| Potovanje po osi Z | 100 mm |
| Hitrost osi X/Y | 600 mm/s |
| Pospešek osi X/Y | 0,8 g |
| Hitrost osi Z | 300 mm/s |
| Pospešek osi Z | 0,3 g |
| Ponovljivost osi X/Y/Z | ± 25 μm pri 3σ |
| Metoda nadzora | Industrijski računalnik + kartica za nadzor gibanja |
| Višina transportnega traku | 870-950 mm |
| Hitrost tekočega traku | 400 mm/s |
| Način prilagajanja širine | Samodejna nastavitev širine |
| Razpon širine | 40-500 mm |
| Najmanjša širina roba plošče | 3 mm |
| Zmogljivost dolžine tirnega izdelka | 800 mm (enodelni) |
| Nosilnost tirnice | 10 kg |
| Višina svetle plošče | Zgornji 100 mm / spodnji 100 mm |
