• Visoko natančno integrirano varjeno ogrodje zagotavlja dolgotrajno stabilnost natančnosti gibanja
• Uporablja uvožena natančna kroglična vretena za zagotavljanje visoke natančnosti gibanja in tihega delovanja
• Vsebuje nadzor servo motorja z zaprto zanko; minimalna ločljivost 0,002 mm, največja hitrost 800 mm/s in ponovljivost ±0,025 mm
• Opremljen z verigami iz nerjavečega jekla s 3 mm/5 mm podaljšanimi zatiči; nosilnost do 10 kg
• Zaščitna oblika za gosenice preprečuje kontaminacijo z lepilom
• Izbirni enosegmentni ali dvosegmentni tiri za izpolnjevanje različnih zahtev glede časa cikla (CT)
• Profili gosenic imajo trdo anodizirano končno obdelavo za vrhunsko vzdržljivost
• Uporabniku prijazen vmesnik; enostaven za uporabo in hiter za učenje
• Podpira preklapljanje med kitajščino in angleščino za zadovoljitev različnih jezikovnih potreb
• bogat s funkcijami; podpira nadzor različnih procesnih parametrov v zaprtem krogu
• Podpira spletno in nespletno programiranje, ki ustreza različnim operativnim potrebam na kraju samem
• Možnost razširitve na sisteme sledljivosti proizvodnje MES
• Podpira pozicioniranje izhodiščne oznake na podlagi CCD-ja, da se zagotovi natančnost premaza in stabilnost proizvodnje
• Samodejna kompenzacija vida na osnovi programske opreme učinkovito odpravlja napake položaja, ki jih povzroči neporavnanost plošče
• Podpira programiranje CCD, kar bistveno zmanjša čas in stroške dela, povezane z ročnim poučevanjem

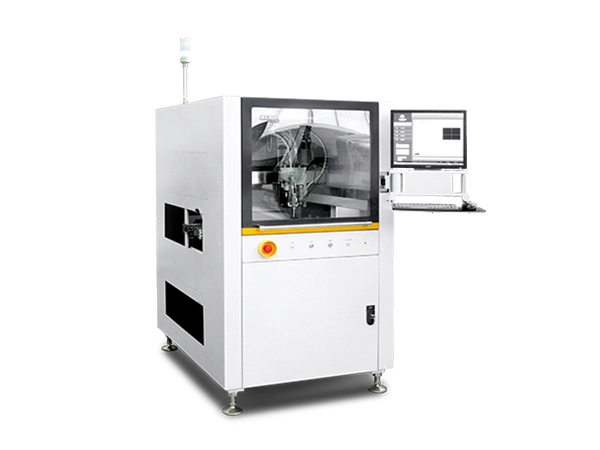

| Osnovni parametri | AC-500S |
| Napajanje | 220V 50/60Hz 2,5KW |
| Zračni tlak | 80 psi (5,5 bara) |
| Dimenzije | 980*1360*1630 mm (Š*G*V) |
| Teža | 600 kg |
| Zahteve za izpušne pline | Premer 200 mm; Pretok zraka >13m³/min |
| Komunikacijski protokol | SMEMA |
| Območje razdeljevanja | 450*450*90 mm (enojni ventil) |
| Standardi certificiranja | CE/UL |
| Vrsta gibanja | Servo motor + kroglični vijak |
| X-Axis Travel | 460 mm |
| Potovanje po osi Y | 550 mm |
| Hod po osi Z | 100 mm |
| Hitrost osi X/Y | 800 mm/s |
| Pospešek osi X/Y | 0,8 g |
| Hitrost osi Z | 300 mm/s |
| Pospešek osi Z | 0,3 g |
| Ponovljivost osi X/Y/Z | ± 25 μm pri 3σ |
| Metoda nadzora | Industrijski računalnik + kartica za nadzor gibanja |
| Višina transportnega traku | 870-950 mm |
| Hitrost tekočega traku | 400 mm/s |
| Način prilagajanja širine | Samodejna nastavitev širine |
| Razpon širine | 40-500 mm |
| Najmanjša širina roba plošče | 3 mm |
| Zmogljivost dolžine tirnega izdelka | 800 mm (enodelni) |
| Nosilnost tirnice | 10 kg |
| Višina svetle plošče | Zgornji 90 mm / spodnji 90 mm |
