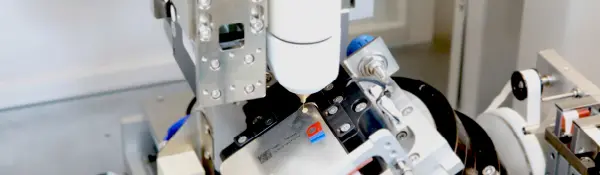

Pri izdelkih nepravilnih oblik, okroglih ali ukrivljenih sistem uporablja kamero CCD, da zajame zunanjo konturo, samodejno izračuna sredino izdelka in uporabi kompenzacijo osi. Nato poganja sistem za nadzor točenja, da izvede postopek. Pretvorba prostorske tirnice je preprosta in inteligentna ter zagotavlja natančno pozicioniranje.
Oprema lahko zajame točke "MARK" iz standardnega izdelka, ki služi kot predloga za določanje položaja za primerjavo v realnem času, ali locira izdelke z zaznavanjem robnih značilnosti. Zagotavlja pravočasne alarme za nepravilnosti in učinkovito preprečuje napake, kot je napačna namestitev ali zamujeno točenje.
Izbirne funkcije vključujejo skeniranje kode QR, integracijo sistema MES, zaznavanje nivoja tekočine in samodejno čiščenje šob. Tako nadzorni sistem kot strojna oprema uporabljata modularno zasnovo, ki zagotavlja enostavno delovanje ter hitro vzdrževanje in zamenjavo komponent.
• Popolnoma avtomatizirano prepoznavanje in doziranje slik
• Prva v panogi 5-osna usklajena tehnologija krmiljenja omogoča natančno doziranje vzdolž katere koli prostorske poti, ki jo zahteva izdelek
• Tehnologija brezkontaktnega laserskega merjenja višine samodejno zazna višino izdelka in ustrezno prilagodi višino doziranja
• Obsežne izbirne razširitvene funkcije za izpolnjevanje različnih zahtev glede točenja
- Zabavna elektronika
- Doziranje talilnega lepila za LCD polarizatorje in okrogle luknje za osvetlitev ozadja
- Tesnilni razdelilnik za votline srednjega okvirja mobilnega telefona
- Tesnilni razdelilnik za votline polnilnika mobilnih telefonov
- Doziranje črnila na notranjih stenah okroglih lukenj zaslona OLED

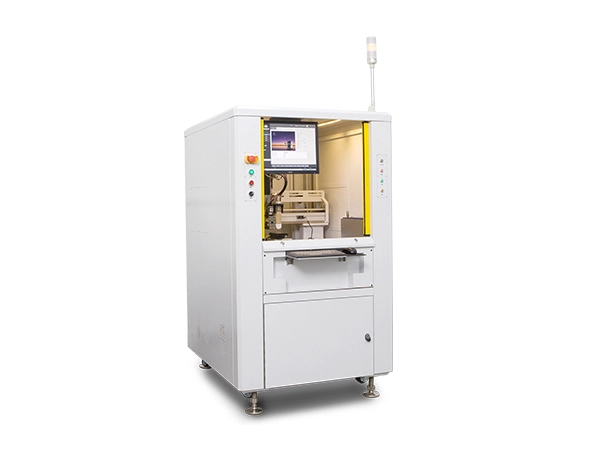

| Osnovni parametri | AM500N |
| Moč | 220V 3KW 12A 50/60Hz |
| Zračni tlak | 90 psi (5,5 bara) |
| Dimenzije | 1000 x 1200 x 1700 (Š x G x V); višina izključuje FFU |
| Teža opreme | 790 kg |
| Komunikacijski protokol | SMEMA |
| Pogonski sistem | Linearni motor (XY), servo motor (Z/A), DDR (C) |
| Operacijski sistem | Win7/10 |
| Območje razdeljevanja | 3–8 palcev; FPC ≤ 150 x 90 mm |
| XYZ potovanja | 450 x 600 x 200 mm |
| Natančnost pozicioniranja osi XYZ | XY: ±8 μm, Z: ±10 μm (3σ) |
| Ponovljivost osi XYZ | XY: ±3 μm, Z: ±5 μm (3σ) |
| maks. Hitrost | 1200 mm/s |
| maks. Pospešek | 1,5 g |
