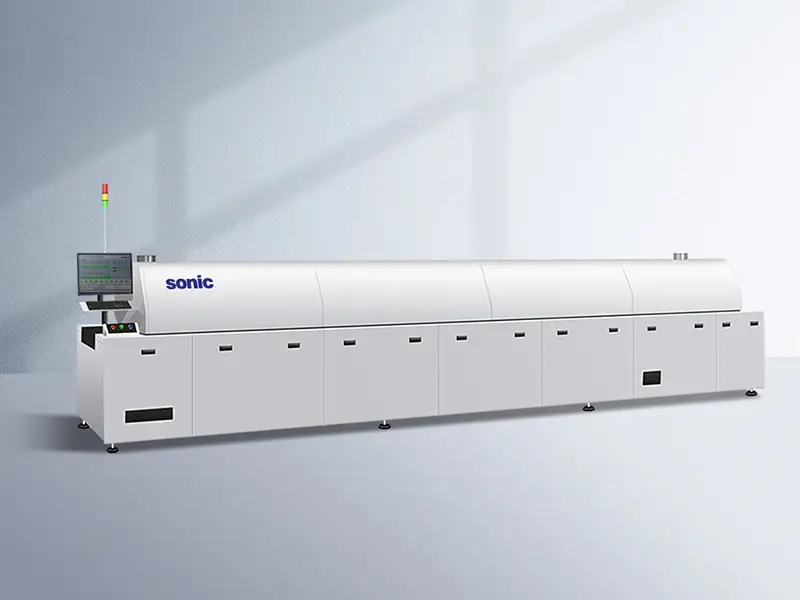

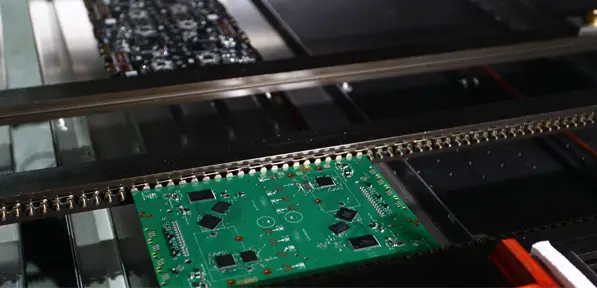

Oprema za vakuumsko spajkanje serije K

CKD Technology nima le popolnoma novih strojev na zalogi, ki so na voljo takoj.

Imamo tudi podrobno najemniško dejavnost, ki je pripravljena izpolniti vaše posebne proizvodne zahteve, hkrati pa znatno znižati vašo začetno naložbo. Kontaktirajte nas za več podrobnosti.

CKD ima ekipo profesionalnih inženirjev, ki so pripravljeni zagotoviti storitev na ključ.

Za trgovanje z rabljenimi stroji nas kontaktirajte preko Whatspp ali e-pošte.

-------------------------------------------------------------------------------------

Ta oprema združuje veliko količino, stabilno spajkanje z vročim zrakom in zmožnostmi vakuumskega spajkanja, kar strankam zagotavlja avtomatizirano in-line rešitev, ki zagotavlja visoko prepustnost in nizko praznjenje (skupna prazna površina manj kot 5 %). Vakuumski modul je nameščen znotraj pečice za reflow, kar omogoča natančen nadzor stopnje vakuumskega praznjenja, medtem ko posnema standardne profile temperature reflowa, da omogoči spajkanje v liniji.

● Ogrevalna tehnika

Uporablja lastniško tehnologijo ogrevanja s kroženjem vročega zraka z visokim statičnim tlakom za izpolnjevanje zahtev za spajkanje velikih komponent (kot so keramični BGA) in majhnih komponent z visoko gostoto na izdelkih PCBA; efektivno razmerje ogrevalne dolžine na cono v sistemu reflow SONIC presega 84 %.

● Stopnja iztrebljanja

Stopnja praznjenja je manjša od 5 %, kar izboljša električno prevodnost in toplotno disipacijo ter hkrati podaljša življenjsko dobo izdelka.

● Tristopenjski inteligentni transportni sistem

Ogrevalna cona — Vakuumska komora — Hladilna cona

● Uporabniku prijazen nadzorni vmesnik

Opremljen z osebnim računalnikom mednarodne znamke in namensko programsko opremo, ki deluje na vmesniku Windows; vmesnik je intuitiven, tako da so proizvodni parametri jasni na prvi pogled.

● Nizki stroški vzdrževanja

Modularna zasnova omogoča enostavno montažo/demontažo in priročno pregledovanje; zahteva minimalno vzdrževanje.

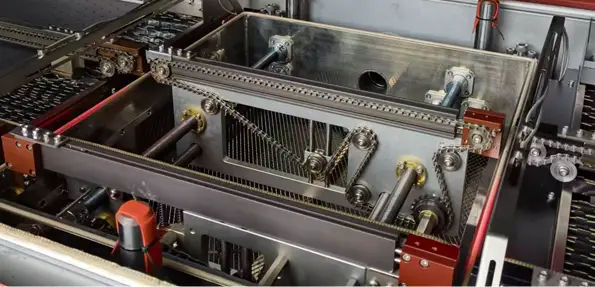

Napredna zasnova vakuumske komore

Napredna zasnova vakuumske komore zagotavlja odlično tesnjenje in dolgo življenjsko dobo opreme; lastniško aktivno ogrevanje preko srednjevalovnih infrardečih steklokeramičnih plošč zagotavlja zanesljivost postopka spajkanja.

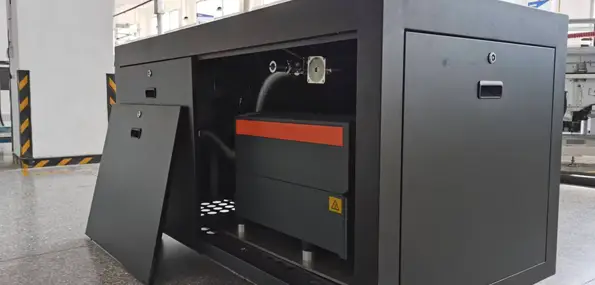

Neodvisna zasnova vakuumske črpalke

Neodvisna zasnova vakuumske črpalke zmanjša vpliv vibracij na vakuumsko komoro: zagotavlja zanesljiv in stabilen vakuumski proces, podpira večstopenjsko (stopenjsko) praznjenje in ima zunanjo konfiguracijo za hitro in priročno vzdrževanje.

Odlična enakomernost temperature; izpolnjuje zahteve postopka brez svinca, ki vključuje znatne razlike v toplotni masi

Uporablja inovativno ploščo za usmerjanje zračnega toka za izboljšanje enakomernosti temperature, zmanjšanje odstopanj porazdelitve temperature in zmanjšanje porabe toplotne in električne energije.

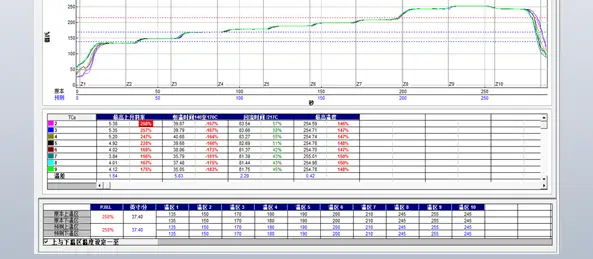

Visoko natančen nadzor temperature znotraj ±1°C

Ohranja temperaturo zračnega toka, ki segreva površino tiskanega vezja znotraj ±1 °C v vseh ogrevalnih conah.

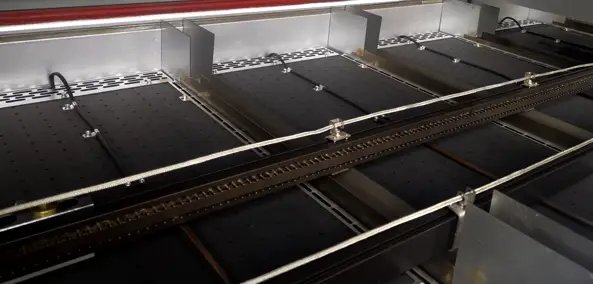

Dual-rail sistem s sinhroniziranim gibanjem

Prilagodi se različnim velikostim plošč in poveča proizvodno zmogljivost.

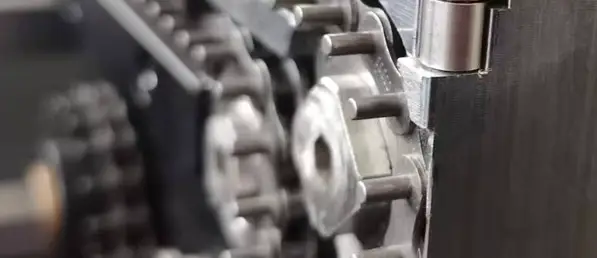

Transportni sistem

Uporablja inovativno kotalno verigo v kombinaciji z aktivnim mikro mazalnim sistemom za odpravo drsnega trenja med verigo in vodilom. To zmanjša natezno obremenitev na sestavu – preprečuje deformacijo tirnice – hkrati pa aktivno maže verigo in tirnico, da zadosti potrebam po mazanju v realnem času, s čimer zagotavlja stabilnost in dolgo življenjsko dobo transportnega sistema.

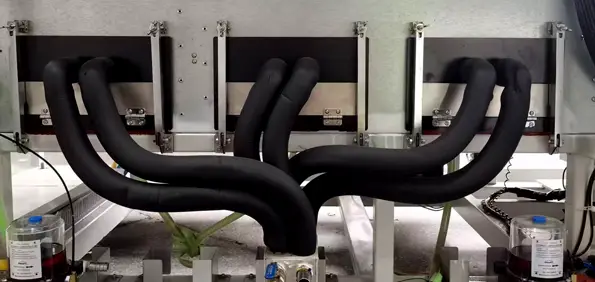

Hladilni sistem, ki podpira neprekinjeno vzdrževanje

Modularna zasnova omogoča hitro demontažo in enostavno vzdrževanje, kar omogoča servisiranje brez zaustavitve proizvodnje.

● Uparjalnik ima novo zasnovo snemljivega filtrirnega sita s podaljšanim intervalom vzdrževanja.

● Zaslon filtra uparjalnika je mogoče hitro odstraniti, kar olajša vzdrževanje brez ustavitve proizvodnje.

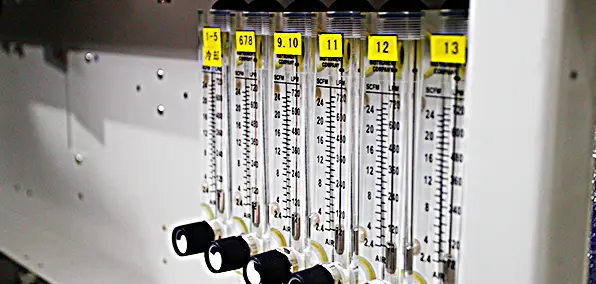

Dušikov sistem

Doseže 500 ppm v vseh območjih (standard); Na voljo je zmogljivost 100 ppm (izbirno).
