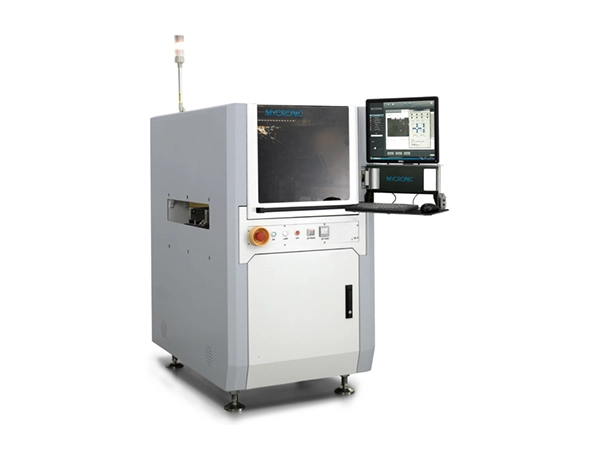

Sistem za tiskanje s spajkalno pasto MYJ10X se prilagaja neravnim PCB-jem (z višinskimi razlikami manj kot 0,4 mm) in ponuja nadzorovano debelino spajkalne paste, kar uporabnikom omogoča, da na različnih lokacijah določijo različne debeline. Podpira tiskanje neposredno na komponente – zaradi česar je primeren za postopke 3D/zloženega sestavljanja – in zagotavlja visoko učinkovitost z odpravo potrebe po šablonah.
- šablona ni potrebna; posebej primeren za aplikacije, ki zahtevajo posebne oblike spajkalnih spojev
- Hitro programiranje in preverjanje za različne izdelke
- Sposobnost obvladovanja znatnih razlik v prostornini spajkanja med sosednjimi ploščicami na istem izdelku
- Preprosto podpira aplikacije za razdeljevanje spajk PoP (Package-on-Package).
- Čiščenje ni potrebno; izjemno enostavno vzdrževanje
- Posebej primeren za izdelke z visoko gostoto integracije
- Prilagodljivo doziranje, primerno za izdelke z neravnimi površinami (različne višine); natančen nadzor količine spajke
| Osnovni parametri | MYJ10X Platforma za brizganje spajkalne paste |
| Dimenzije | 770 x 1200 x 1400 mm (Š x G x V) |
| Teža stroja | 650 kg (standardna konfiguracija) |
| Območje razdeljevanja | Š x G = 350 mm x 475 mm (standardna konfiguracija) |
| maks. Velikost PCB (enopasovni način) | Š x G = 350 mm x 475 mm |
| maks. Velikost tiskanega vezja (dvopasovni način) | Š x G = 350 mm x 210 mm (dvotirni simultani) |
| Tekoči trak | Višina 890–965 mm; standardna komunikacija SMEMA; na voljo dvotirna možnost |
| Nosilnost tekočega traku (vklj. vpenjalo) | 3 kg (potrebna prilagoditev za težja bremena) |
| Območje nastavitve širine transportnega traku | Enosledni: 50–475 mm; dvotirni simultani: 50–210 mm |
| Debelina PCB | 0,5 mm < T < 6 mm; prilagoditev je potrebna za druge debeline |
| Natančnost pozicioniranja | ±30 μm pri 3σ (X, Y) |
| Ponovljivost | ±15 μm pri 3σ (X, Y) |
| maks. hitrost | 1000 mm/s (X, Y) |
| maks. pospeševanje | 1 g (X, Y) |
|
|
|
| Osnovni parametri | Ventil za brizganje spajkalne paste |
| Konfiguracija ventila AP (majhen) | 215–260 μm; 2,1–3,2nl; 200 Hz |
| Konfiguracija ventila AG (srednje) | 330–520 μm; 5–20nl; 160–300 Hz |
| Zračni tlak dovoda materiala | 15,9 Psi |
| Višina brizganja | 0,6±0,1 mm |
| Vrsta potrdila | CE |
