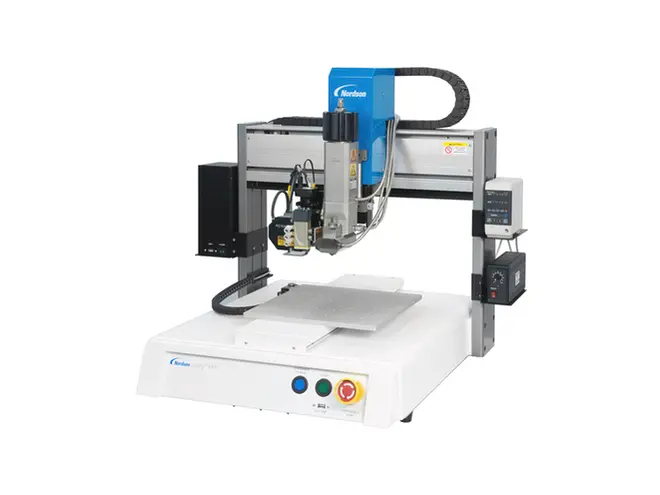

Profesionalna programska oprema UNITY Motion™ in vgrajene zmožnosti vida olajšajo namestitev in programiranje 4-osnega sistema Unity. Hkratno gibanje X in Y med vrtenjem osi U zagotavlja natančne programske točke za doziranje pod poljubnim kotom vzdolž 360° rotacijske ravnine.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Število osi | 4 osi | 4 osi |
| Največja delovna površina (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 in) | 350/400/100 mm ±1080° (13,8/15,7/3,9 in) |
| Obremenitev obdelovanca (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Obremenitev orodja | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Največja hitrost (XY/Z) | 800/320 mm/s (31,4/12,6 in/s) | 500/250 mm/s (19,7/9,8 in/s) |
| maks. hitrost (U) | 1080°/s | 1080°/s |
| Teža enote | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Dimenzije (Š x G x V) | 820x672x867,5 mm (32,2x26,5x34,2 in) | 820x672x867,5 mm (32,2x26,5x34,2 in) |
| Pogonski sistem | 3-fazni mikrokoračni motor | Koračni motor z zaprto zanko in paket gonilnikov z absolutnim senzorjem |
| Pogonski sistem (U) | 5-fazni mikrokoračni motor | 5-fazni mikrokoračni motor |
| Kapaciteta pomnilnika | PC shranjevanje | PC shranjevanje |
| Shranjevanje podatkov | PC shranjevanje | PC shranjevanje |
| V/I za splošne namene | 8 vhodov/8 izhodov (16/6 neobvezno) | 8 vhodov/8 izhodov (16/6 neobvezno) |
| Metoda pogona | PTP in CP | PTP in CP |
| Napajanje | Samodejni preklop, AC 100–240 V, 380 W | Samodejni preklop, AC 100–240 V, 380 W |
| Interpolacija | 4 osi (3D prostor) | 4 osi (3D prostor) |
| Ponovljivost | ±0,02 mm (0,0008 in.) | ±0,01 mm (0,0004 in.) |
| Delovna temperatura | 10–40 °C (50–104 °F) | 10–40 °C (50–104 °F) |
| Motorni sistem z zaprto zanko | Ni na voljo | Vključeno |
| Sistem za zaznavanje konice | Neobvezno | Vključeno |
| Visoko natančen vid | Vključeno | Vključeno |
| Lasersko zaznavanje višine | Ni na voljo | Neobvezno |
